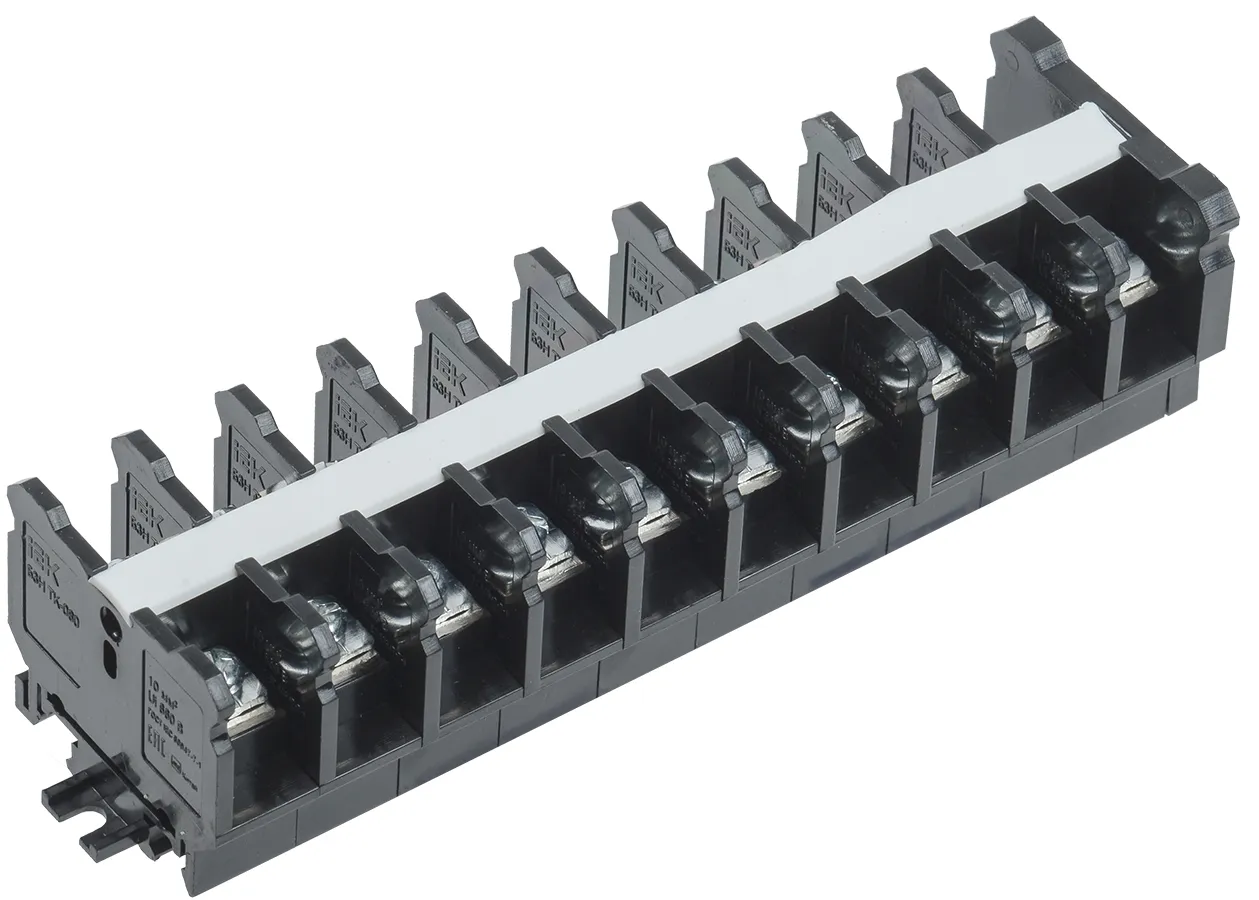

Артикул:
YZN43-10-010-K02
Основные характеристики
Модель или исполнение Трехфазная установка
Количество полюсов 10
Тип монтажа DIN-рейка (стандарт) 35 мм
Сечение многожильного гибкого провода, мм² 4...10
Цвет Черный
Описание
Используются для безопасного и компактного присоединения и ответвления проводников различного сечения из меди и алюминия в цепях переменного тока напряжением до 660В и постоянного тока напряжением до 440В. Устанавливаются на монтажную панель или DIN-рейку. Для изоляции проводников устанавливается торцевая заглушка. Корпус выполнен из не поддерживающего горение АБС-пластика. Токоведущая шина изготовлена из латуни.
Преимущества
Материал корпуса: пожаробезопасный АБС-пластик или карболит.
Номинальный рабочий ток и присоединительная способность:
- блоки ТВ – 15-100 А, Ø 1,5 – 10 мм2;
- блоки ТС – 60-600 А, Ø 16 – 300 мм2;
- блоки ТК – 10-100 А, Ø 1,5 – 25 мм2.
Широкий диапазон рабочих температур: от -40 до +50°C.
Испытание на превышение температуры (не более, чем 45°С).
Испытание на кратковременно выдерживаемый ток 120 А на 1 мм2 в течение 1 секунды.
Испытание падения напряжения (не более, чем 3,2 мВ).
Технические характеристики
Модель или исполнение Трехфазная установка
Количество полюсов 10
Тип монтажа DIN-рейка (стандарт) 35 мм
Сечение многожильного гибкого провода, мм² 4...10
Цвет Черный
Номин раб напряжение, В 660
Тип электрич соединения 2 Винтовое соединение
Номин раб напряжение переменного тока Ue, В ≤ 660
Длина, мм 206
Материал зажима Сталь
Ширина, мм 50
Ремонтопригодность Нет
Возможно использовать с функцией PEN Нет
Номин частота, Гц 50
Распространяет горение Нет
Материал изоляции корпуса Прочее
Тип электрич соединения 1 Винтовое соединение
Количество клеммных пар 10
Высота, мм 38
Номин раб напряжение постоянного тока Ue, В ≤ 440
Место соединения Сбоку (поперечное)
Требуется торцевая изолирующая пластина Нет
Климатическое исполнение УХЛ3
Ширина или размер ячейки, мм 48.0
Винт крепления М5
Сечение одножильного жёсткого провода, мм² 4...10
Материал токоведущей части Сталь
Сечение шины, мм² 42.5
Макс сечение присоед шин, мм² 12x3
Номинальная способность к присоединению, мм² 4...10
Номин импульсное выдерживаемое напряжение, кВ 8
Количество зажимных клемм на 1 полюс 2
Рабочая температура, °C -40...50
Класс негорючести изоляц материала UL94 V1
Номин напряжение изоляции Ui, В 660
Номин ток In, А 60
Макс поперечное сечение проводника, мм² 10,0
Относительная влажность воздуха ≤ 90%
Степень защиты - IP IP00
Степень загрязнения 3
Материал корпуса АБС-пластик
Модель или исполнение Трехфазная установка
Количество полюсов 10
Тип монтажа DIN-рейка (стандарт) 35 мм
Сечение многожильного гибкого провода, мм² 4...10
Цвет Черный
Описание
Используются для безопасного и компактного присоединения и ответвления проводников различного сечения из меди и алюминия в цепях переменного тока напряжением до 660В и постоянного тока напряжением до 440В. Устанавливаются на монтажную панель или DIN-рейку. Для изоляции проводников устанавливается торцевая заглушка. Корпус выполнен из не поддерживающего горение АБС-пластика. Токоведущая шина изготовлена из латуни.
Преимущества
Материал корпуса: пожаробезопасный АБС-пластик или карболит.
Номинальный рабочий ток и присоединительная способность:
- блоки ТВ – 15-100 А, Ø 1,5 – 10 мм2;
- блоки ТС – 60-600 А, Ø 16 – 300 мм2;
- блоки ТК – 10-100 А, Ø 1,5 – 25 мм2.
Широкий диапазон рабочих температур: от -40 до +50°C.
Испытание на превышение температуры (не более, чем 45°С).
Испытание на кратковременно выдерживаемый ток 120 А на 1 мм2 в течение 1 секунды.
Испытание падения напряжения (не более, чем 3,2 мВ).
Технические характеристики
Модель или исполнение Трехфазная установка
Количество полюсов 10
Тип монтажа DIN-рейка (стандарт) 35 мм
Сечение многожильного гибкого провода, мм² 4...10
Цвет Черный
Номин раб напряжение, В 660
Тип электрич соединения 2 Винтовое соединение
Номин раб напряжение переменного тока Ue, В ≤ 660
Длина, мм 206
Материал зажима Сталь
Ширина, мм 50
Ремонтопригодность Нет
Возможно использовать с функцией PEN Нет
Номин частота, Гц 50
Распространяет горение Нет
Материал изоляции корпуса Прочее
Тип электрич соединения 1 Винтовое соединение
Количество клеммных пар 10
Высота, мм 38
Номин раб напряжение постоянного тока Ue, В ≤ 440
Место соединения Сбоку (поперечное)
Требуется торцевая изолирующая пластина Нет
Климатическое исполнение УХЛ3
Ширина или размер ячейки, мм 48.0
Винт крепления М5
Сечение одножильного жёсткого провода, мм² 4...10
Материал токоведущей части Сталь
Сечение шины, мм² 42.5
Макс сечение присоед шин, мм² 12x3
Номинальная способность к присоединению, мм² 4...10
Номин импульсное выдерживаемое напряжение, кВ 8
Количество зажимных клемм на 1 полюс 2
Рабочая температура, °C -40...50
Класс негорючести изоляц материала UL94 V1
Номин напряжение изоляции Ui, В 660
Номин ток In, А 60
Макс поперечное сечение проводника, мм² 10,0
Относительная влажность воздуха ≤ 90%
Степень защиты - IP IP00
Степень загрязнения 3
Материал корпуса АБС-пластик
