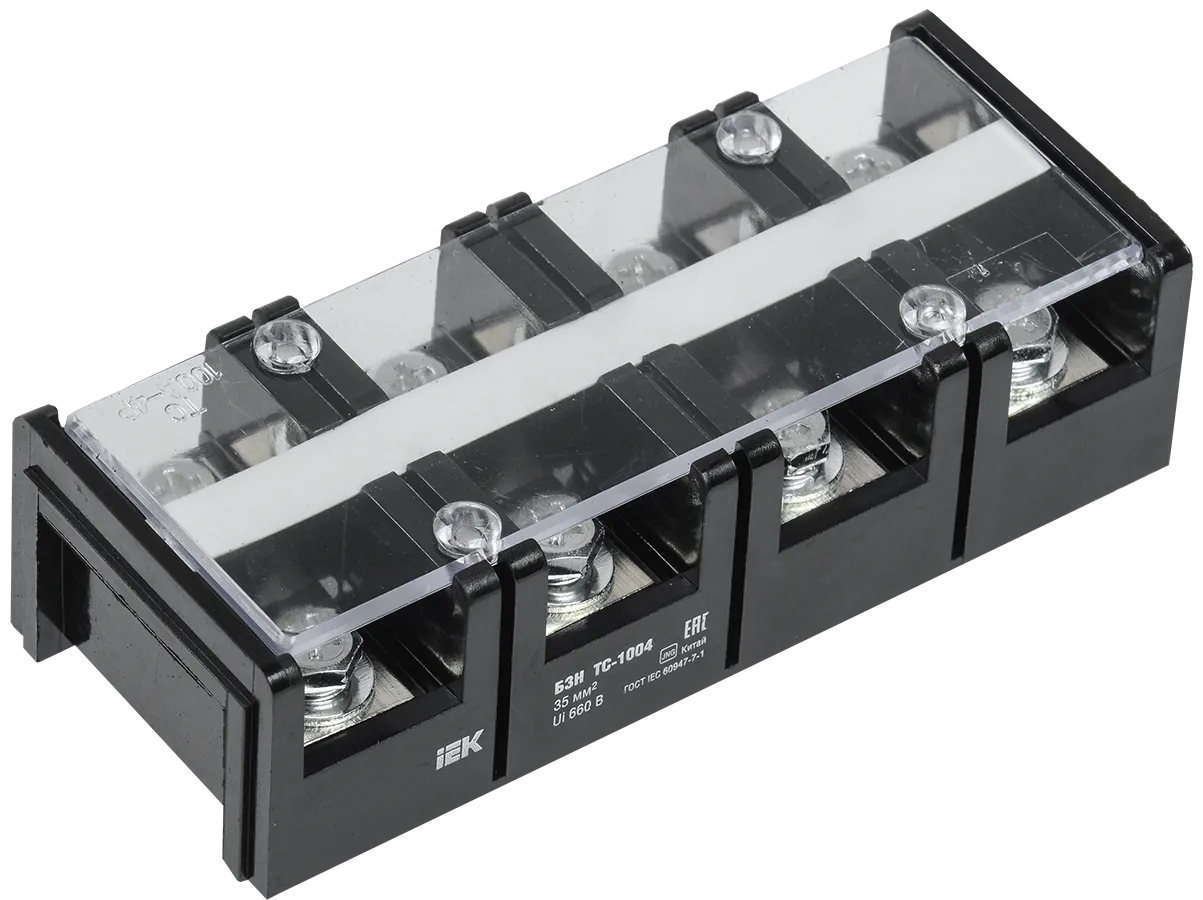

Блок зажимов БЗН ТС-1004 35 мм2 100A 4 пары IEK

Используются для безопасного и компактного присоединения и ответвления проводников различного сечения из меди и алюминия в цепях переменного тока напряжением до 660В и постоянного тока напряжением до 440В.
Устанавливаются на монтажную панель. Для изоляции проводников устанавливается прозрачная крышка.
Корпус выполнен из не поддерживающего горение карболита. Токоведущая шина изготовлена из латуни.

Технические характеристики
Сечение одножильного жёсткого провода:    16...35 мм²
Сечение многожильного гибкого провода:    16...35 мм²
Номин ток In:    100 А
Номин раб напряжение:    660 В
Тип электрич соединения 2:    Винтовое соединение
Место соединения:    Сбоку (поперечное)
Количество полюсов:    4
Количество зажимных клемм на 1 полюс:    2
Тип монтажа:    Монтажная панель/плата
Материал изоляции корпуса:    Карболит
Рабочая температура:    -40...+50 °C
Класс негорючести изоляц материала UL94:    V1
Ширина или размер ячейки:    53.0 мм
Длина:    132 мм
Цвет:    Черный
Номин раб напряжение переменного тока Ue:    ≤ 660 В
Номин раб напряжение постоянного тока Ue:    ≤ 440 В
Номин частота:    50 Гц
Номин напряжение изоляции Ui:    660 В
Макс поперечное сечение проводника:    35,0 мм²
Материал зажима:    Сталь
Материал корпуса:    Карболит
Климатическое исполнение:    УХЛ3
Степень защиты - IP:    IP00
Ширина:    53 мм
Высота:    37 мм
Номинальная способность к присоединению:    16...35 мм²
Модель или исполнение:    Фазная
Винт крепления:    М6
Материал токоведущей части:    Латунь
Относительная влажность воздуха:    ≤ 90%
Степень загрязнения:    3
Ремонтопригодность:    Нет
Номин импульсное выдерживаемое напряжение:    8 кВ
Количество клеммных пар:    4
Сечение шины:    35.0 мм²
Макс сечение присоед шин:    18х4 мм²
Тип электрич соединения 1:    Болтовое соединение
Эксплуатационные параметры
Срок службы, Лет:    15
Гарантийный срок, Лет:    1
