Артикул:
SVA00-3-0063-02
Основные характеристики
Номин ток, А 63
Количество полюсов 3
Номин откл способность Icu при 400 В 50 Гц, кА 25
Исполнение Стационарное
Тип расцепителя IEK_V0000011
Описание

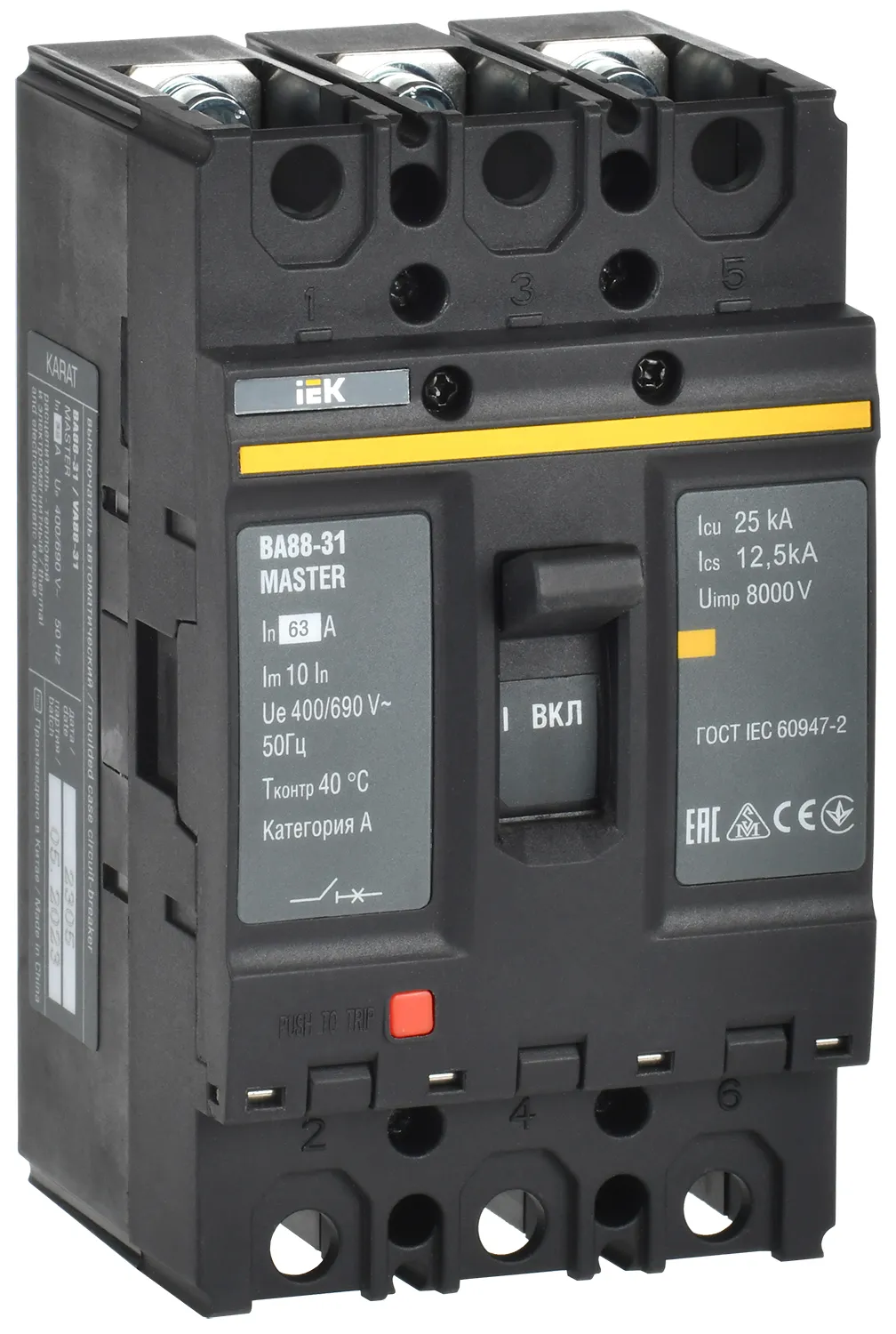

Автоматический выключатель в литом корпусе ВА88 MASTER предназначен для защиты электрических сетей от токов короткого замыкания, токов перегрузки, недопустимых снижений напряжения, а также для проведения тока в нормальном режиме. Автоматические выключатели производятся в 6 типоразмерах, оснащены комбинированным расцепителем (тепловой и электромагнитный) на токи от 20 до 800 А. Рабочее напряжение до 690 В. Конструкция автоматического выключателя предусматривает возможность самостоятельной установки дополнительных устройств на объекте заказчика.
Преимущества
Компактные размеры.
Рабочее напряжение – до 690 В.
Установка в любом положении (вертикально/горизонтально).
Соответствие Директиве RoHS 2002/95/EC, ограничивающей содержание вредных веществ в продукции.
Быстрое, надежное отключение на малых токах, срабатывание термомагнитного расцепителя при 10In.
Пополюсная настройка.
Технические характеристики
Номин ток, А 63
Количество полюсов 3
Номин откл способность Icu при 400 В 50 Гц, кА 25
Исполнение Стационарное
Тип расцепителя IEK_V0000011
Номин раб напряжение, В 690
Тип изделия/компонента Выключатель автоматический в литом корпусе
Потери энергии, Вт 75.0
Температура эксплуатации, °C -40...60
Кол-во вспомогат переключающих контактов 0
Моторный привод встроенный Нет
Тип подключения силовой электрич цепи Винтовое соединение
Комплексная защита от замыканий на землю Нет
Частота сети, Гц 50...60
Ширина, мм 78.0
Высота, мм 235.0
Глубина, мм 87.0
Номин импульсное выдерживаемое напряжение, кВ 8
Уставка электромагнитного расцепителя Im, А 630
Потребл мощность, ВА 150
Вес, кг 0.780
Диапазон уставки тока расцепления, А 63
Конструкция прибора Прочее
Диап регул без заде сраб расцеп короткого замык, А 630
Моторный привод - дополнительно Нет
Механич износостойкость без обслуживания, циклов 8500
Номин напряжение, В 690
Кол-во вспомогат норм замкнутых-НЗ конт 0
Кол-во вспомогат норм разомкнутых-НО конт 0
Наличие электронного расцепителя Нет
Степень защиты - IP IP30
Номин напряжение изоляции Ui, В 690
Тип элемента управления Прочее
Номин продолжительный ток Iu, А 63
Подходит для монтажа на DIN-рейку Нет
С расцеплением под напряжением Да
Номин раб наибольшая откл способность Ics, кА 18,75
Номин ток, А 63
Количество полюсов 3
Номин откл способность Icu при 400 В 50 Гц, кА 25
Исполнение Стационарное
Тип расцепителя IEK_V0000011
Описание
Автоматический выключатель в литом корпусе ВА88 MASTER предназначен для защиты электрических сетей от токов короткого замыкания, токов перегрузки, недопустимых снижений напряжения, а также для проведения тока в нормальном режиме. Автоматические выключатели производятся в 6 типоразмерах, оснащены комбинированным расцепителем (тепловой и электромагнитный) на токи от 20 до 800 А. Рабочее напряжение до 690 В. Конструкция автоматического выключателя предусматривает возможность самостоятельной установки дополнительных устройств на объекте заказчика.
Преимущества
Компактные размеры.
Рабочее напряжение – до 690 В.
Установка в любом положении (вертикально/горизонтально).
Соответствие Директиве RoHS 2002/95/EC, ограничивающей содержание вредных веществ в продукции.
Быстрое, надежное отключение на малых токах, срабатывание термомагнитного расцепителя при 10In.
Пополюсная настройка.
Технические характеристики
Номин ток, А 63
Количество полюсов 3
Номин откл способность Icu при 400 В 50 Гц, кА 25
Исполнение Стационарное
Тип расцепителя IEK_V0000011
Номин раб напряжение, В 690
Тип изделия/компонента Выключатель автоматический в литом корпусе
Потери энергии, Вт 75.0
Температура эксплуатации, °C -40...60
Кол-во вспомогат переключающих контактов 0
Моторный привод встроенный Нет
Тип подключения силовой электрич цепи Винтовое соединение
Комплексная защита от замыканий на землю Нет
Частота сети, Гц 50...60
Ширина, мм 78.0
Высота, мм 235.0
Глубина, мм 87.0
Номин импульсное выдерживаемое напряжение, кВ 8
Уставка электромагнитного расцепителя Im, А 630
Потребл мощность, ВА 150
Вес, кг 0.780
Диапазон уставки тока расцепления, А 63
Конструкция прибора Прочее
Диап регул без заде сраб расцеп короткого замык, А 630
Моторный привод - дополнительно Нет
Механич износостойкость без обслуживания, циклов 8500
Номин напряжение, В 690
Кол-во вспомогат норм замкнутых-НЗ конт 0
Кол-во вспомогат норм разомкнутых-НО конт 0
Наличие электронного расцепителя Нет
Степень защиты - IP IP30
Номин напряжение изоляции Ui, В 690
Тип элемента управления Прочее
Номин продолжительный ток Iu, А 63
Подходит для монтажа на DIN-рейку Нет
С расцеплением под напряжением Да
Номин раб наибольшая откл способность Ics, кА 18,75
