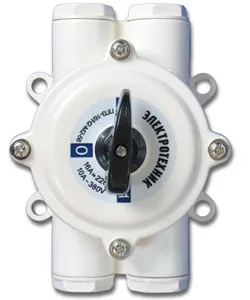

ПП 3-16/Н2 М2 пл. 56 (16А, пластмассовый корпус, IP56), переключатель пакетный (ЭТ)
Пакетные выключатели ПВ, переключатели ПП предназначены для работы в электрических цепях напряжением до 380В переменного тока частотой 50, 60Гц и 400Гц и до 220В постоянного тока в качестве:
- вводных выключателей и переключателей в цепях управления электроустановок распределения энергии;
- коммутационных аппаратов с ручным приводом для нечастых включений и отключений;
- для ручного управления асинхронными электродвигателями в электрических цепях переменного тока.
Исполнение «1» — открытые, крепление скобами, установка за панелью толщиной до 4 мм, заднее присоединение внешних проводников.
Исполнение «2» — открытые, крепление скобами, установка за панелью толщиной до 24 мм, заднее присоединение внешних проводников.
Исполнение «З» — открытые, крепление за основание, установка внутри шкафа на панели, переднее присоединение внешних проводников.
Исполнение «4» (только для ПВ-16) — в корпусе IР40, крепление за корпус, переднее присоединение внешних проводников.
Расшифровка обозначения выключателей пакетных:
ПВХ1—ХХ2(ХЗ)ХХ4
Х1— число коммутируемых цепей (полюсов): 1, 2, 3.
ХХ2 — номинальный ток контактов: 16, 40, 63, 100 или 16ОА
(для переключателей
/Н2 — на 2 направления
/Н3 — на З направления
/Н4 — на 4 направления
/Р — для реверса двигателей)
Х3 — способ крепления: 1, 2, 3 или 4
ХХ4 — климатическое исполнение: У2 или УЗ.
Пакетные выключатели ПВ, переключатели ПП предназначены для работы в электрических цепях напряжением до 380В переменного тока частотой 50, 60Гц и 400Гц и до 220В постоянного тока в качестве:
- вводных выключателей и переключателей в цепях управления электроустановок распределения энергии;
- коммутационных аппаратов с ручным приводом для нечастых включений и отключений;
- для ручного управления асинхронными электродвигателями в электрических цепях переменного тока.
Исполнение «1» — открытые, крепление скобами, установка за панелью толщиной до 4 мм, заднее присоединение внешних проводников.
Исполнение «2» — открытые, крепление скобами, установка за панелью толщиной до 24 мм, заднее присоединение внешних проводников.
Исполнение «З» — открытые, крепление за основание, установка внутри шкафа на панели, переднее присоединение внешних проводников.
Исполнение «4» (только для ПВ-16) — в корпусе IР40, крепление за корпус, переднее присоединение внешних проводников.
Расшифровка обозначения выключателей пакетных:
ПВХ1—ХХ2(ХЗ)ХХ4
Х1— число коммутируемых цепей (полюсов): 1, 2, 3.
ХХ2 — номинальный ток контактов: 16, 40, 63, 100 или 16ОА
(для переключателей
/Н2 — на 2 направления
/Н3 — на З направления
/Н4 — на 4 направления
/Р — для реверса двигателей)
Х3 — способ крепления: 1, 2, 3 или 4
ХХ4 — климатическое исполнение: У2 или УЗ.
