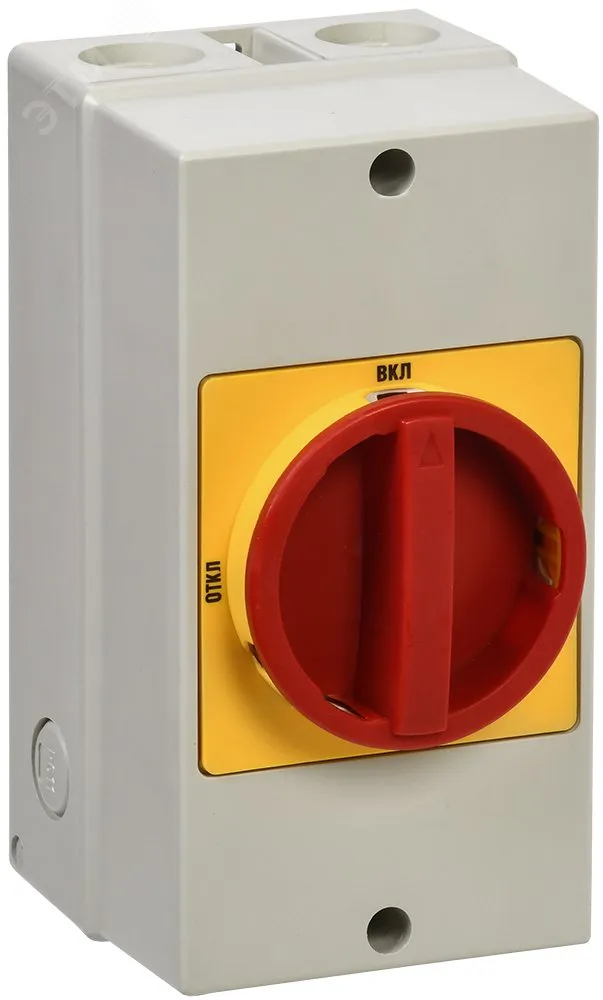

Переключатель кулачковый ПКП32-13 /К 32А "откл-вкл" 3Р/400В IP54 IEK

Описание
Переключатели кулачковые позиционные серии ПКП торговой марки IEK представляют собой механическое устройство без собственного потребления электроэнергии и предназначены для установки в качестве коммутационных аппаратов в электрических цепях. ПКП могут использоваться как главные выключатели или групповые переключатели для управления приводами на основе одно- и трехфазных двигателей, переключения с требуемой программой коммутации цепей управления, сигнализации, в измерительных цепях и т.д. Используются в электрических цепях переменного тока напряжением до 400 В.

По своим конструктивным и техническим характеристикам переключатели кулачковые позиционные серии ПКП соответствуют требованиям ГОСТ Р 5003.03. Переключатели кулачковые позиционные серии ПКП прошли сертификационные испытания, и на их серийный выпуск получен сертификат соответствия РОСС CN.МЕ.95.В27365.

Преимущества
Механизм фиксации привода гарантирует надежное переключение подвижных контактов переключателя в отдельные фиксированные положения.
Приводные пружины механизма фиксации различаются в зависимости от количества коммутационных элементов.
Кулачковый механизм – это современное решение коммутации электрических цепей ручным способом, обеспечивающее следующие преимущества:
- минимальное электрическое сопротивление замкнутого контакта;
- высокая скорость размыкания и замыкания контактов обеспечивает более быстрое гашение электрической дуги;
- обеспечение разных усилий и свободного хода рукоятки при включении и выключении;
- достижение большей номенклатуры схем переключений при одном и том же наборе деталей и сборочных единиц, то есть лучшая унификация;
- большой ресурс работы (количество переключений до отказа).

Технические характеристики
Обозначение положений    IEK_V0000155
Количество полюсов    3
Номин тепловой ток Ith, А    32
Конструктивное исполнение    EV008116
Тип элемента управления    Поворотная позиционная ручка (с фиксацией)
Кол-во вспомогат норм разомкнутых-НО конт    0
Кол-во вспомогат норм замкнутых-НЗ конт    0
С нейтральной позицией - ОТКЛ    Да
Номин рабочий ток Ie при АС-3 400 В, А    22
Степень защиты - IP передняя сторона    IP54
Номин рабочий ток Ie при АС-23 400 В, А    30
Электр износостойкость, млн циклов    0,03
Тип выключателя    Переключатель ВКЛ/ОТКЛ
Номин условный ток короткого замыкания Icn, А    3000
Номин мощность при AC-3 400 В, кВт    9
Номинальная способность к присоединению, мм²    10
Подходит для напольного монтажа    Нет
Ток предохранителя qG, А    50
Фиксация положения переключателя    Да
Цвет    EV000233
Номин рабочий ток Ie при АС-3 230 В, А    22
Температура эксплуатации, °C    -25...40
Кол-во позиций переключения    2
Номин продолжительный ток Iu, А    32.0
Мех износостойкость, млн циклов    0,1
Макс допустимое раб напряжение Ue AC, В    400
Подходит для промежуточного монтажа    Да
Номин импульсное выдерживаемое напряжение, кВ    4
Номин мощность при AC-3 230 В, кВт    5,5
Функции переключателя    Многоступенчатый переключатель
Номин раб напряжение AC контактов, В    230; 400
Номин напряжение, В    230/400
Тип подключения силовой электрич цепи    Винтовое соединение
Тип изделия/компонента    Кулачковый переключатель
С блоком управления    Нет
Номин напряжение изоляции Ui, В    660
Номин мощность при AC-23 400 В, кВт    11
В сборе в корпусе    Да
С возвратом в нейтральное положение    Нет
Номин рабочий ток Ie при АС-21 АС-22 400 В, А    32
Пригоден в качестве сервисного выкл-ля    Да
Пригоден в качестве главного выключателя    Да
Модульное исполнение    Нет
Подходит для установки в распредел платы    Нет
Номин мощность при AC-23 230 В, кВт    7,5
Номин рабочий ток Ie при АС-21 АС-22 230 В, А    32
Степень защиты - IP в оболочке    IP54
Подходит для монтажа на передней стенке    Нет
Класс защиты от поражения электрическим током    EV000583
Конструкция прибора    Устройство наруж. монтажа
Номин рабочий ток Ie при АС-23 230 В, А    30
