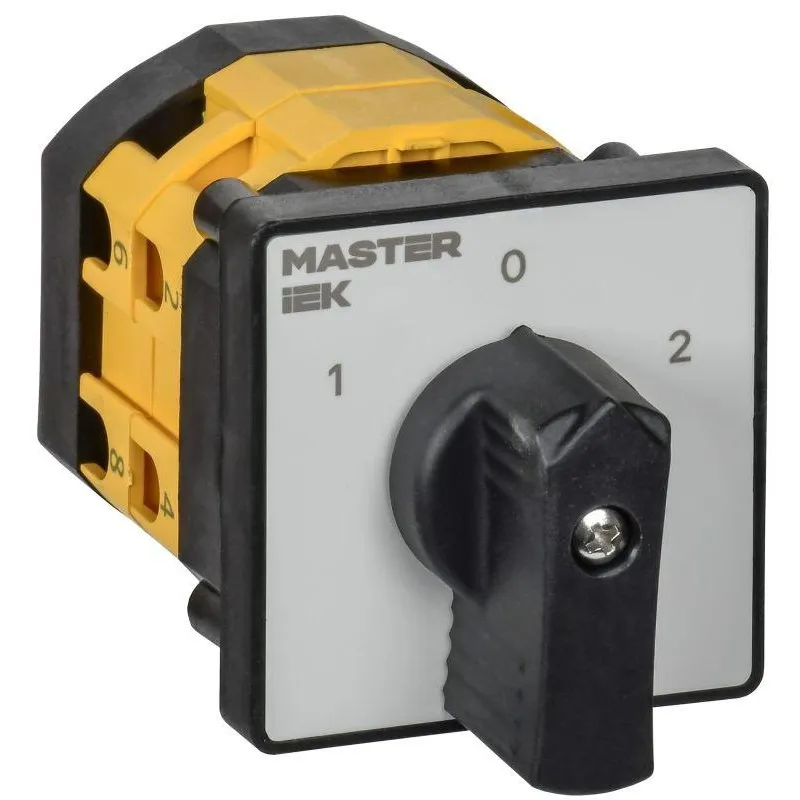

Переключатель кулачковый стандартная рукоятка 20А схема 53 IEK

Основные характеристики
Обозначение положений    1-0-2
Количество полюсов    3
Номин тепловой ток Ith, А    20
Номер электрической схемы    53
Конструктивное исполнение    Открытое

Описание
Переключатели кулачковые MASTER IEK представляют собой механическое устройство без собственного потребления электроэнергии. Предназначены для установки в качестве коммутационных аппаратов в электрических цепях, могут использоваться для управления приводами, переключения цепей управления, сигнализации, в измерительных цепях и т.д. Линейка кулачковых переключателей MASTER включает 29 коммутационных схем и 6 конструктивных типоисполнений, что позволяет подобрать оптимальное решение для конкретных задач.

Преимущества
Широкий ассортимент — 29 коммутационных схем и 6 конструктивных исполнений, что позволяет подобрать оптимальное решение для конкретных задач.
Высокая механическая и электрическая износостойкость.
Возможность блокировки навесными замками (для переключателей с положениями "ON" - "OFF").
Защита клемм от прикосновения.
Адаптер для монтажа на DIN-рейку в комплекте.
Широкий диапазон рабочих температур.

Технические характеристики
Обозначение положений    1-0-2
Количество полюсов    3
Номин тепловой ток Ith, А    20
Номер электрической схемы    53
Конструктивное исполнение    Открытое
Тип элемента управления    Короткая поворотная ручка (узкий хват)
Кол-во вспомогат норм разомкнутых-НО конт    0
Кол-во вспомогат норм замкнутых-НЗ конт    0
Степень защиты - IP    IP20
С нейтральной позицией - ОТКЛ    Да
Размер передней панели    48х48 мм
Степень защиты - IP передняя сторона    IP40
Номин рабочий ток Ie при АС-4 400 В, А    6
Номин продолжительный ток Iu, А    20.0
Номин рабочий ток Ie при АС-21 АС-22 230 В, А    20
Номин мощность при AC-3 230 В, кВт    4
Номин рабочий ток Ie при АС-21 АС-22 400 В, А    20
Конструкция прибора    Встраиваемое устройство
Подходит для установки в распредел платы    Нет
Макс допустимое раб напряжение Ue AC, В    690
Ток предохранителя qG, А    25
Подходит для монтажа на передней стенке    Да
С блоком управления    Нет
Номин рабочий ток Ie при АС-4 230 В, А    6
Номин напряжение изоляции Ui, В    690
Номин раб напряжение DC контактов, В    24; 48; 110; 220
Номин рабочий ток Ie при АС-3 230 В, А    5
Номин рабочий ток Ie при АС-2 400 В, А    12
Функции переключателя    Многоступенчатый переключатель
Электр износостойкость, млн циклов    0,0015
Номин мощность при AC-3 400 В, кВт    6
Номинальная способность к присоединению, мм²    4
Номин условный ток короткого замыкания Icn, А    6
Тип подключения силовой электрич цепи    Винтовое соединение
Мех износостойкость, млн циклов    0,3
Номин рабочий ток Ie при АС-2 230 В, А    12
Пригоден в качестве главного выключателя    Да
Степень защиты - IP в оболочке    IP40
Пригоден в качестве сервисного выкл-ля    Да
Номин напряжение, В    690
Подходит для напольного монтажа    Нет
Номин рабочий ток Ie при АС-23 230 В, А    18
Тип выключателя    Многоступенчатый переключатель
В сборе в корпусе    Нет
Номин рабочий ток Ie при АС-23 400 В, А    18
Степень защиты - IP сторона контактов    IP00
Номин импульсное выдерживаемое напряжение, кВ    4
Номин рабочий ток Ie при АС-3 400 В, А    5
Температура эксплуатации, °C    -5…40
Фиксация положения переключателя    Да
Тип изделия/компонента    Кулачковый переключатель
Модульное исполнение    Да
С возвратом в нейтральное положение    Нет
Номин раб напряжение AC контактов, В    230; 400; 690
Подходит для промежуточного монтажа    Да
Номин мощность при AC-23 400 В, кВт    9
Номин напряжение постоян тока - DC, В    24; 48; 110; 220
Цвет    Черный
Кол-во позиций переключения    3
Сечение многожильного гибкого провода, мм²    1,5…4
Номин мощность при AC-23 230 В, кВт    5
