Артикул:
AR-B06S-1N-B16A030
Описание

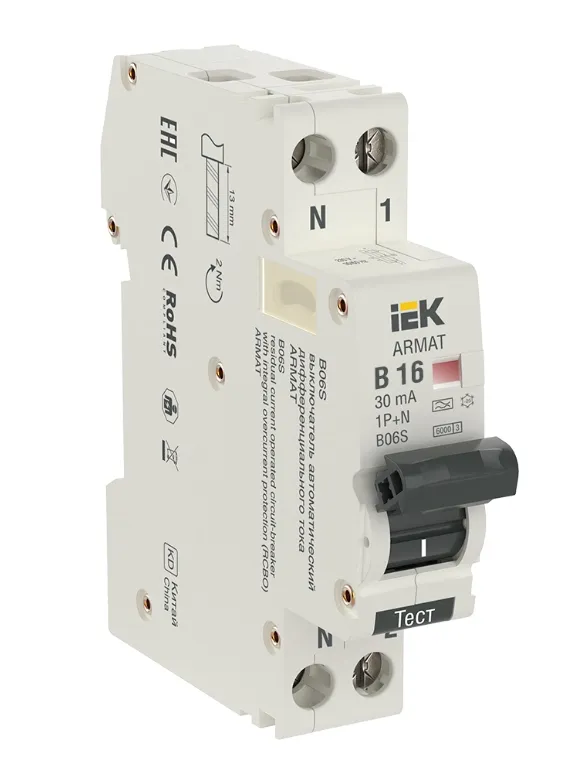

Автоматические выключатели дифференциального тока (АВДТ) ARMAT серии B06S могут осуществляют функции защиты от токов перегрузки и короткого замыкания и защиты человека от токов замыкания на землю. Модельный ряд включает в себя устройства с номинальными токами от 6 до 32 А, характеристиками срабатывания по сверхтоку B и C, типами защит AC и A с номинальным дифференциальным током отключения 30 мА. Номинальная отключающая способность АВДТ ARMAT серии B06S составляет 6 кА.
Преимущества
Защита от перегрузки, короткого замыкания и замыкания на землю в одном корпусе.
Компактное исполнение 18мм полюс + нейтраль.
Возможность подключения нагрузки и сети сверху и снизу.
Высокий коммутационный ресурс 10 000 электрических циклов.
Интегральная помехозащищенная схема дифференциальной защиты для исключения ложных срабатываний.
Номинальная отключающая способность 6 кА.
Технические характеристики
Номин ток, А 16
Количество полюсов 1+N
Номин ток утечки, А 0,03
Тип тока утечки A
Отключающая способность, кА 6.0
Характеристика срабатывания - кривая тока B
Номин раб напряжение, В 230
Тип напряжения Переменный (AC)
Ширина по количеству модульных расстояний 1
Электрическая износостойкость, В-О 10000
Наличие теплового расцепителя Да
Класс токоограничения 3
Защита от перенапряжения Нет
Номин импульсное выдерживаемое напряжение, кВ 4
Механическая износостойкость, циклов В-О 20000
Тип монтажа EV004369
Класс защиты по ГОСТ IEC 61140 0
Номин неоткл дифференциальный ток, мА 15
Отключение нейтрали Да
Рабочий режим Продолжительный
Тип подключения EV000415
Отключающая способность по IEC 61009-1, А 6000
Наличие электронного расцепителя Нет
Частота 50/60 Гц
Температура эксплуатации, °C -25...45
Наличие электромагнитного расцепителя Да
Количество защищенных полюсов 1
Монтажная глубина - ниши, мм 76,2
Наличие дифференциального расцепителя Да
Тип расцепителя IEK_V0000011
Отключающая способность по IEC 60947-2, кА 6
Общ количество полюсов 2
Степень защиты - IP IP20
Момент затяжки винтов контактных зажимов, нм 1
Макс сечение входящего кабеля, мм² 10
Автоматические выключатели дифференциального тока (АВДТ) ARMAT серии B06S могут осуществляют функции защиты от токов перегрузки и короткого замыкания и защиты человека от токов замыкания на землю. Модельный ряд включает в себя устройства с номинальными токами от 6 до 32 А, характеристиками срабатывания по сверхтоку B и C, типами защит AC и A с номинальным дифференциальным током отключения 30 мА. Номинальная отключающая способность АВДТ ARMAT серии B06S составляет 6 кА.
Преимущества
Защита от перегрузки, короткого замыкания и замыкания на землю в одном корпусе.
Компактное исполнение 18мм полюс + нейтраль.
Возможность подключения нагрузки и сети сверху и снизу.
Высокий коммутационный ресурс 10 000 электрических циклов.
Интегральная помехозащищенная схема дифференциальной защиты для исключения ложных срабатываний.
Номинальная отключающая способность 6 кА.
Технические характеристики
Номин ток, А 16
Количество полюсов 1+N
Номин ток утечки, А 0,03
Тип тока утечки A
Отключающая способность, кА 6.0
Характеристика срабатывания - кривая тока B
Номин раб напряжение, В 230
Тип напряжения Переменный (AC)
Ширина по количеству модульных расстояний 1
Электрическая износостойкость, В-О 10000
Наличие теплового расцепителя Да
Класс токоограничения 3
Защита от перенапряжения Нет
Номин импульсное выдерживаемое напряжение, кВ 4
Механическая износостойкость, циклов В-О 20000
Тип монтажа EV004369
Класс защиты по ГОСТ IEC 61140 0
Номин неоткл дифференциальный ток, мА 15
Отключение нейтрали Да
Рабочий режим Продолжительный
Тип подключения EV000415
Отключающая способность по IEC 61009-1, А 6000
Наличие электронного расцепителя Нет
Частота 50/60 Гц
Температура эксплуатации, °C -25...45
Наличие электромагнитного расцепителя Да
Количество защищенных полюсов 1
Монтажная глубина - ниши, мм 76,2
Наличие дифференциального расцепителя Да
Тип расцепителя IEK_V0000011
Отключающая способность по IEC 60947-2, кА 6
Общ количество полюсов 2
Степень защиты - IP IP20
Момент затяжки винтов контактных зажимов, нм 1
Макс сечение входящего кабеля, мм² 10
