Артикул:
MDV20-4-080-100
Основные характеристики
Номинальный ток, А 80
Количество полюсов 4
Условный номин диф ток КЗ, кА 6
Номин ток утечки, А 0.10
Тип тока утечки Переменный (AC)
Описание

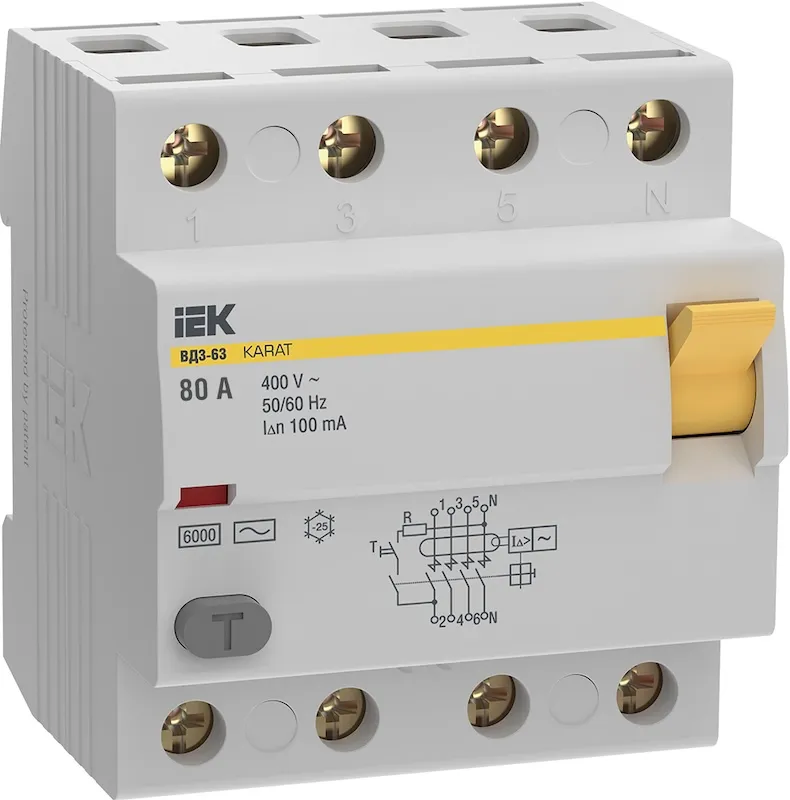

Выключатель дифференциального тока без встроенной защиты от сверхтоков типа ВД3-63 серии KARAT предназначен для автоматического выключения питания при повреждении изоляции в однофазных и трехфазных электрических цепях переменного тока номинальным напряжением до 400 В частотой 50 Гц. Выключатель электромеханического типа и является функционально не зависящим от напряжения сети и предназначен для эксплуатации в жилых, общественных и промышленных объектах, на строительных площадках и устанавливаются в низковольтные комплектные устройства ввода и распределения, со степенью защиты не ниже IP30. ВДТ не предназначен для отключения токов короткого замыкания и токов перегрузки.
Преимущества
Электромеханическая схема без электронных компонентов.
Выдерживаемый момент затяжки винта вывода при помощи отвертки 4 Н-м.
Условный ток короткого замыкания 6 кА.
Независимый индикатор положения контактов.
Широкий диапазон рабочих температур от -25°С до +45°С.
Не имеет собственного потребления электроэнергии и сохраняет работоспособность при обрыве нулевого проводника.
Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость
Технические характеристики
Номинальный ток, А 80
Количество полюсов 4
Условный номин диф ток КЗ, кА 6
Номин ток утечки, А 0.10
Тип тока утечки Переменный (AC)
Селективная защита Нет
Макс сечение входящего кабеля, мм² 50
Момент затяжки, нм 2
откл способность при коротком замыкании-Icw, кА 6
Номин импульсное выдерживаемое напряжение, кВ 6
Электр износостойкость, циклов 4000
Импульсная прочность, кА -
Номин напряжение изоляции Ui, В 415
Частота 50/60 Гц
Режим работы Продолжительный-S1
Ширина по количеству модульных расстояний 4
Номин ток, А 80
Тип монтажа На DIN-рейку
Степень защиты - IP IP20
Мех износостойкость, циклов 10000
Номин неоткл диф ток, мА 50.0
Номин раб напряжение, В 400
Номин условный ток короткого замыкания Icn, А 6000
Рабочая температура окружающей среды, °C -25...45
Сечение многожильного гибкого провода, мм² 1,5...35
Сечение одножильного жёсткого провода, мм² 1,5...50
Номинальный ток, А 80
Количество полюсов 4
Условный номин диф ток КЗ, кА 6
Номин ток утечки, А 0.10
Тип тока утечки Переменный (AC)
Описание
Выключатель дифференциального тока без встроенной защиты от сверхтоков типа ВД3-63 серии KARAT предназначен для автоматического выключения питания при повреждении изоляции в однофазных и трехфазных электрических цепях переменного тока номинальным напряжением до 400 В частотой 50 Гц. Выключатель электромеханического типа и является функционально не зависящим от напряжения сети и предназначен для эксплуатации в жилых, общественных и промышленных объектах, на строительных площадках и устанавливаются в низковольтные комплектные устройства ввода и распределения, со степенью защиты не ниже IP30. ВДТ не предназначен для отключения токов короткого замыкания и токов перегрузки.
Преимущества
Электромеханическая схема без электронных компонентов.
Выдерживаемый момент затяжки винта вывода при помощи отвертки 4 Н-м.
Условный ток короткого замыкания 6 кА.
Независимый индикатор положения контактов.
Широкий диапазон рабочих температур от -25°С до +45°С.
Не имеет собственного потребления электроэнергии и сохраняет работоспособность при обрыве нулевого проводника.
Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость
Технические характеристики
Номинальный ток, А 80
Количество полюсов 4
Условный номин диф ток КЗ, кА 6
Номин ток утечки, А 0.10
Тип тока утечки Переменный (AC)
Селективная защита Нет
Макс сечение входящего кабеля, мм² 50
Момент затяжки, нм 2
откл способность при коротком замыкании-Icw, кА 6
Номин импульсное выдерживаемое напряжение, кВ 6
Электр износостойкость, циклов 4000
Импульсная прочность, кА -
Номин напряжение изоляции Ui, В 415
Частота 50/60 Гц
Режим работы Продолжительный-S1
Ширина по количеству модульных расстояний 4
Номин ток, А 80
Тип монтажа На DIN-рейку
Степень защиты - IP IP20
Мех износостойкость, циклов 10000
Номин неоткл диф ток, мА 50.0
Номин раб напряжение, В 400
Номин условный ток короткого замыкания Icn, А 6000
Рабочая температура окружающей среды, °C -25...45
Сечение многожильного гибкого провода, мм² 1,5...35
Сечение одножильного жёсткого провода, мм² 1,5...50
