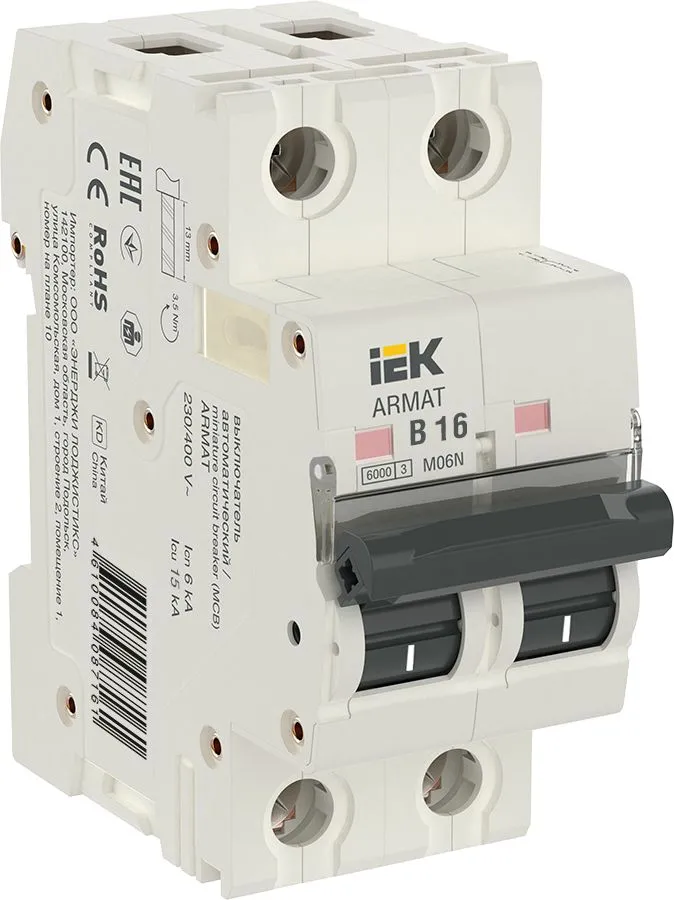

Артикул:
AR-M06N-2-B016
Основные характеристики
Номинальный ток, А 16.0
Номинальное рабочее напряжение, В 400
Характеристика срабатывания - кривая тока B
Отключающая способность, кА 6
Количество полюсов 2
Описание
Автоматические выключатели ARMAT серии M06N предназначены для защиты цепей от перегрузки и короткого замыкания. Модельный ряд включает в себя устройства с характеристиками срабатывания B, C, D и номинальными токами от 0,5 до 63 А. Номинальная отключающая способность автоматических выключателей ARMAT серии M06N составляет 6 кА. Предельная отключающая способность варьируется в зависимости от номинала от 10 до 50 кА.
Преимущества
Высокий коммутационный ресурс 10 000 электрических циклов.
Возможность подключения шин типа FORK с любой стороны автоматического выключателя.
Защелка на DIN-рейку с 2-мя фиксированными положениями.
Максимальный момент затяжки клемм до 5 Нм.
Площадка для маркировки с прозрачной крышкой.
Полное соответствие директиве ROHS.
Высокая скорость срабатывания - класс токоограничения 3.
Номинальная отключающая способность 6 кА.
Предельная коммутационная способность от 10 до 50 кА (в зависимости от номинала).
Технические характеристики
Номинальный ток, А 16.0
Номинальное рабочее напряжение, В 400
Характеристика срабатывания - кривая тока B
Отключающая способность, кА 6
Количество полюсов 2
Тип напряжения Переменный (AC)
Сфера применения Бытовое
Рабочая температура окружающей среды, °C -40...70
Количество силовых полюсов 2
Частота, Гц 50
Режим работы Продолжительный-S1
Мех износостойкость, циклов 20000
Ширина по количеству модульных расстояний 2
Электр износостойкость, циклов 10000
Степень защиты - IP IP20
Макс сечение входящего кабеля, мм² 25
Потери энергии, Вт 7.0
Тип подключения Винтовое соединение
Наличие электронного расцепителя Нет
Частота, Гц 50
Номин импульсное выдерживаемое напряжение, кВ 6
Отключение нейтрали Нет
Наличие электромагнитного расцепителя Да
Возможность присоединения шин PIN (штырь), FORK (вилка)
Время срабатывания расцепителя в зоне КЗ tm, с 0,1
Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА 6.0
Тип монтажа на DIN-рейку
Общ количество полюсов 2
Наличие взрывозащиты Без взрывозащиты
Вес одного полюса, кг 0,116
Класс защиты от поражения электрическим током 0
Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА 6.0
Возможна дополнит комплектация Да
Наличие дифференциального расцепителя Нет
Наличие теплового расцепителя Да
Ремонтопригодность Нет
Номин напряжение изоляции Ui, В 500
Количество защищенных полюсов 2
Тип монтажной рейки 35x7.5
Тип расцепителя Тепловой, электромагнитный
Класс токоограничения 3
Номинальный ток, А 16.0
Номинальное рабочее напряжение, В 400
Характеристика срабатывания - кривая тока B
Отключающая способность, кА 6
Количество полюсов 2
Описание
Автоматические выключатели ARMAT серии M06N предназначены для защиты цепей от перегрузки и короткого замыкания. Модельный ряд включает в себя устройства с характеристиками срабатывания B, C, D и номинальными токами от 0,5 до 63 А. Номинальная отключающая способность автоматических выключателей ARMAT серии M06N составляет 6 кА. Предельная отключающая способность варьируется в зависимости от номинала от 10 до 50 кА.
Преимущества
Высокий коммутационный ресурс 10 000 электрических циклов.
Возможность подключения шин типа FORK с любой стороны автоматического выключателя.
Защелка на DIN-рейку с 2-мя фиксированными положениями.
Максимальный момент затяжки клемм до 5 Нм.
Площадка для маркировки с прозрачной крышкой.
Полное соответствие директиве ROHS.
Высокая скорость срабатывания - класс токоограничения 3.
Номинальная отключающая способность 6 кА.
Предельная коммутационная способность от 10 до 50 кА (в зависимости от номинала).
Технические характеристики
Номинальный ток, А 16.0
Номинальное рабочее напряжение, В 400
Характеристика срабатывания - кривая тока B
Отключающая способность, кА 6
Количество полюсов 2
Тип напряжения Переменный (AC)
Сфера применения Бытовое
Рабочая температура окружающей среды, °C -40...70
Количество силовых полюсов 2
Частота, Гц 50
Режим работы Продолжительный-S1
Мех износостойкость, циклов 20000
Ширина по количеству модульных расстояний 2
Электр износостойкость, циклов 10000
Степень защиты - IP IP20
Макс сечение входящего кабеля, мм² 25
Потери энергии, Вт 7.0
Тип подключения Винтовое соединение
Наличие электронного расцепителя Нет
Частота, Гц 50
Номин импульсное выдерживаемое напряжение, кВ 6
Отключение нейтрали Нет
Наличие электромагнитного расцепителя Да
Возможность присоединения шин PIN (штырь), FORK (вилка)
Время срабатывания расцепителя в зоне КЗ tm, с 0,1
Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА 6.0
Тип монтажа на DIN-рейку
Общ количество полюсов 2
Наличие взрывозащиты Без взрывозащиты
Вес одного полюса, кг 0,116
Класс защиты от поражения электрическим током 0
Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА 6.0
Возможна дополнит комплектация Да
Наличие дифференциального расцепителя Нет
Наличие теплового расцепителя Да
Ремонтопригодность Нет
Номин напряжение изоляции Ui, В 500
Количество защищенных полюсов 2
Тип монтажной рейки 35x7.5
Тип расцепителя Тепловой, электромагнитный
Класс токоограничения 3
