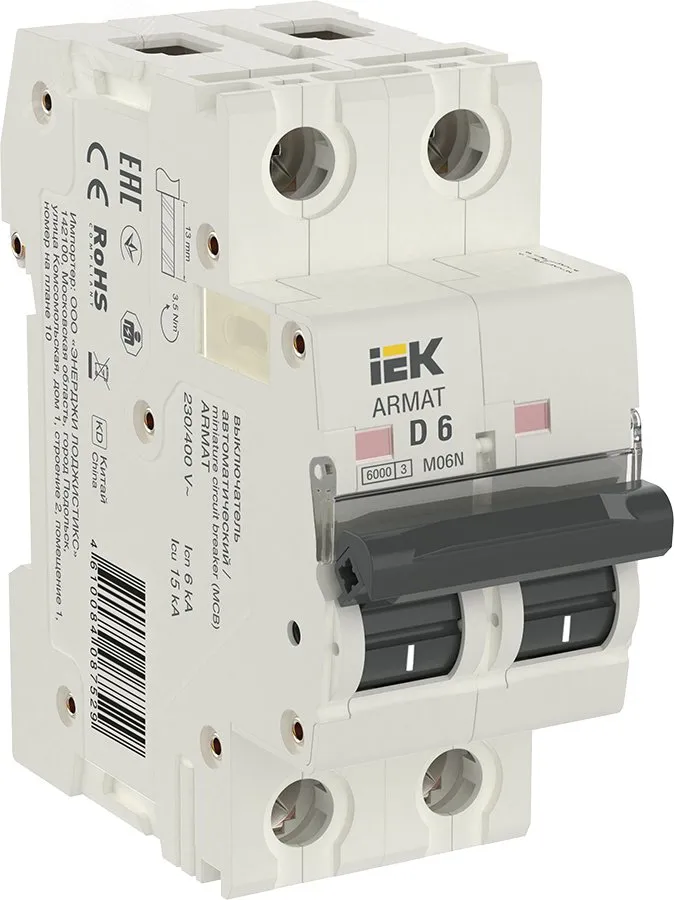

Артикул:
AR-M06N-2-D006
Основные характеристики
Номин ток, А 6.0
Количество полюсов 2
Номин импульсное выдерживаемое напряжение, кВ 6
Характеристика срабатывания - кривая тока D
Тип напряжения Переменный (AC)
Описание
Автоматические выключатели ARMAT серии M06N предназначены для защиты цепей от перегрузки и короткого замыкания. Модельный ряд включает в себя устройства с характеристиками срабатывания B, C, D и номинальными токами от 0,5 до 63 А. Номинальная отключающая способность автоматических выключателей ARMAT серии M06N составляет 6 кА. Предельная отключающая способность варьируется в зависимости от номинала от 10 до 50 кА.
Преимущества
Высокий коммутационный ресурс 10 000 электрических циклов.
Возможность подключения шин типа FORK с любой стороны автоматического выключателя.
Защелка на DIN-рейку с 2-мя фиксированными положениями.
Максимальный момент затяжки клемм до 5 Нм.
Площадка для маркировки с прозрачной крышкой.
Полное соответствие директиве ROHS.
Высокая скорость срабатывания - класс токоограничения 3.
Номинальная отключающая способность 6 кА.
Предельная коммутационная способность от 10 до 50 кА (в зависимости от номинала).
Технические характеристики
Номин ток, А 6.0
Количество полюсов 2
Номин импульсное выдерживаемое напряжение, кВ 6
Характеристика срабатывания - кривая тока D
Тип напряжения Переменный (AC)
Номин раб напряжение, В 400
Тип расцепителя Тепловой, электромагнитный
Потери энергии, Вт 6.0
Тип монтажной рейки IEK_V0000022
Количество силовых полюсов EV000600
Электр износостойкость, циклов 10000
Общ количество полюсов 2
Тип подключения Винтовое соединение
Режим работы Продолжительный-S1
Наличие теплового расцепителя Да
Отключающая способность по EN 60898, кА 6
Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА 6.0
Возможна дополнит комплектация Да
Класс токоограничения 3
Ремонтопригодность Нет
Сфера применения IEK_V0000012
Наличие дифференциального расцепителя Нет
Номин напряжение изоляции Ui, В 500
Наличие электронного расцепителя Нет
Частота, Гц 50
Класс защиты от поражения электрическим током 0
Возможность присоединения шин PIN (штырь), FORK (вилка)
Рабочая температура окружающей среды, °C -40...70
Время срабатывания расцепителя в зоне КЗ tm, с 0,1
Отключающая способность по IEC 60947-2, кА 15
Количество защищенных полюсов 2
Степень защиты - IP IP20
Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА 6.0
Вес одного полюса, кг 0,116
Тип монтажа EV004369
Макс сечение входящего кабеля, мм² 25
Ширина по количеству модульных расстояний 2
Мех износостойкость, циклов 20000
Наличие взрывозащиты IEK_V0000020
Наличие электромагнитного расцепителя Да
Отключение нейтрали Нет
Номинальный ток, А 6
Частота, Гц 50
Номин ток, А 6.0
Количество полюсов 2
Номин импульсное выдерживаемое напряжение, кВ 6
Характеристика срабатывания - кривая тока D
Тип напряжения Переменный (AC)
Описание
Автоматические выключатели ARMAT серии M06N предназначены для защиты цепей от перегрузки и короткого замыкания. Модельный ряд включает в себя устройства с характеристиками срабатывания B, C, D и номинальными токами от 0,5 до 63 А. Номинальная отключающая способность автоматических выключателей ARMAT серии M06N составляет 6 кА. Предельная отключающая способность варьируется в зависимости от номинала от 10 до 50 кА.
Преимущества
Высокий коммутационный ресурс 10 000 электрических циклов.
Возможность подключения шин типа FORK с любой стороны автоматического выключателя.
Защелка на DIN-рейку с 2-мя фиксированными положениями.
Максимальный момент затяжки клемм до 5 Нм.
Площадка для маркировки с прозрачной крышкой.
Полное соответствие директиве ROHS.
Высокая скорость срабатывания - класс токоограничения 3.
Номинальная отключающая способность 6 кА.
Предельная коммутационная способность от 10 до 50 кА (в зависимости от номинала).
Технические характеристики
Номин ток, А 6.0
Количество полюсов 2
Номин импульсное выдерживаемое напряжение, кВ 6
Характеристика срабатывания - кривая тока D
Тип напряжения Переменный (AC)
Номин раб напряжение, В 400
Тип расцепителя Тепловой, электромагнитный
Потери энергии, Вт 6.0
Тип монтажной рейки IEK_V0000022
Количество силовых полюсов EV000600
Электр износостойкость, циклов 10000
Общ количество полюсов 2
Тип подключения Винтовое соединение
Режим работы Продолжительный-S1
Наличие теплового расцепителя Да
Отключающая способность по EN 60898, кА 6
Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА 6.0
Возможна дополнит комплектация Да
Класс токоограничения 3
Ремонтопригодность Нет
Сфера применения IEK_V0000012
Наличие дифференциального расцепителя Нет
Номин напряжение изоляции Ui, В 500
Наличие электронного расцепителя Нет
Частота, Гц 50
Класс защиты от поражения электрическим током 0
Возможность присоединения шин PIN (штырь), FORK (вилка)
Рабочая температура окружающей среды, °C -40...70
Время срабатывания расцепителя в зоне КЗ tm, с 0,1
Отключающая способность по IEC 60947-2, кА 15
Количество защищенных полюсов 2
Степень защиты - IP IP20
Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА 6.0
Вес одного полюса, кг 0,116
Тип монтажа EV004369
Макс сечение входящего кабеля, мм² 25
Ширина по количеству модульных расстояний 2
Мех износостойкость, циклов 20000
Наличие взрывозащиты IEK_V0000020
Наличие электромагнитного расцепителя Да
Отключение нейтрали Нет
Номинальный ток, А 6
Частота, Гц 50
