Артикул:

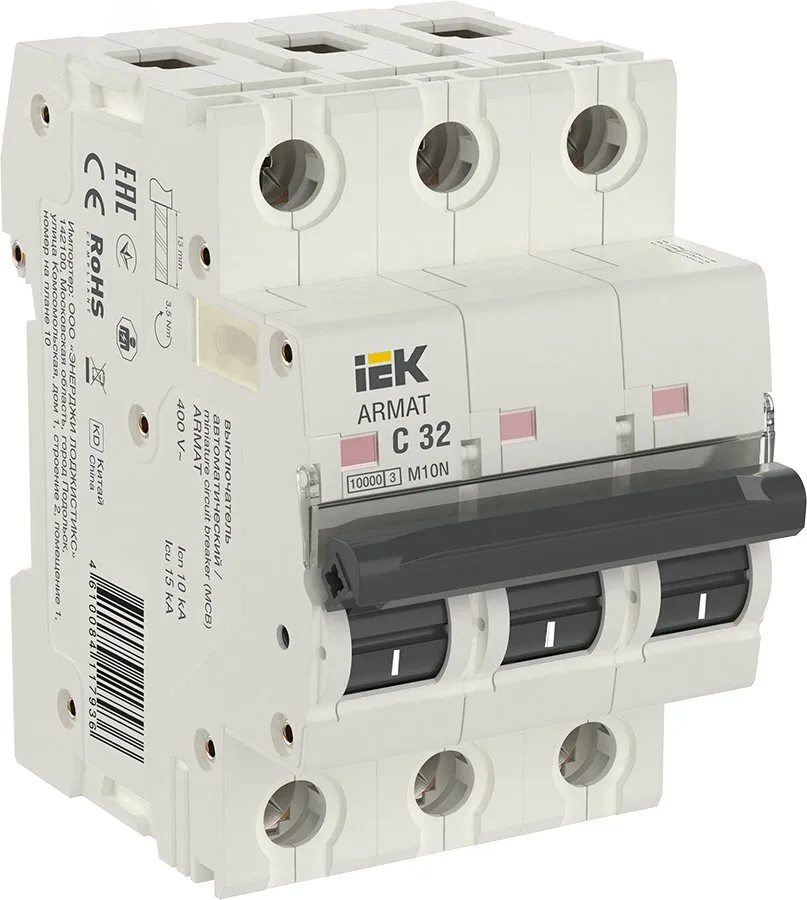

AR-M10N-3-C032
Описание
Автоматические выключатели ARMAT серии M10N предназначены для защиты цепей от перегрузки и короткого замыкания. Модельный ряд включает в себя устройства с характеристиками срабатывания B, C, D и номинальными токами от 0,5 до 63 А. Номинальная отключающая способность автоматических выключателей ARMAT серии M10N составляет 10 кА. Предельная отключающая способность варьируется в зависимости от номинала от 10 до 50 кА.
Преимущества
Высокий коммутационный ресурс 10 000 электрических циклов.
Возможность подключения шин типа FORK с любой стороны автоматического выключателя.
Защелка на DIN-рейку с 2-мя фиксированными положениями.
Максимальный момент затяжки клемм до 5 Нм.
Площадка для маркировки с прозрачной крышкой.
Полное соответствие директиве ROHS.
Высокая скорость срабатывания - класс токоограничения 3.
Номинальная отключающая способность 10 кА.
Предельная коммутационная способность от 10 до 50 кА (в зависимости от номинала).
Технические характеристики
Номин ток, А 32.0
Количество полюсов 3
Номин импульсное выдерживаемое напряжение, кВ 6
Характеристика срабатывания - кривая тока C
Тип напряжения Переменный (AC)
Номин раб напряжение, В 400
Тип расцепителя Тепловой, электромагнитный
Потери энергии, Вт 18.0
Отключающая способность по IEC 60947-2, кА 10
Мех износостойкость, циклов 20000
Ремонтопригодность Нет
Наличие взрывозащиты Без взрывозащиты
Класс защиты от поражения электрическим током 0
Отключение нейтрали Нет
Электр износостойкость, циклов 10000
Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА 10.0
Режим работы Продолжительный-S1
Тип подключения Винтовое соединение
Возможность присоединения шин PIN (штырь), FORK (вилка)
Степень защиты - IP IP20
Макс сечение входящего кабеля, мм² 25
Время срабатывания расцепителя в зоне КЗ tm, с 0,1
Частота, Гц 50
Вес одного полюса, кг 0,116
Сфера применения Бытовое
Наличие теплового расцепителя Да
Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА 10.0
Наличие дифференциального расцепителя Нет
Количество силовых полюсов 3
Тип монтажа на DIN-рейку
Возможна дополнит комплектация Да
Ширина по количеству модульных расстояний 3
Номин напряжение изоляции Ui, В 500
Тип монтажной рейки 35x7.5
Наличие электромагнитного расцепителя Да
Количество защищенных полюсов 3
Наличие электронного расцепителя Нет
Общ количество полюсов 3
Класс токоограничения 3
Отключающая способность по EN 60898, кА 10
Рабочая температура окружающей среды, °C -40...70
Номинальный ток, А 32
Частота, Гц 50
